一、产品简介

LX 系列是梯度算子推出的高性能 AI 智能机芯，基于 ESP32 平台，内置 AI 语音交互、情绪识别、端侧 ASR（中/英文）。支持 Wi-Fi + BLE 配网，并可扩展触摸感应、重力感应、震动反馈、TF 卡本地播放及摄像头视觉等功能。

与涂鸦方案不同，LX 系列采用梯度算子自研云平台与独立账户体系，配套 Nablai App 与微信小程序，面向 B 端客户提供从软件到唤醒词的全链路深度定制，帮助品牌快速打造专属 AI 玩具产品。

1.1 核心定制能力 LX 专属

LX 系列最大的优势在于深度定制能力，以下项目均可按品牌需求定制，无需品牌方自建研发团队：

定制项	说明	定制周期
📱 定制 App	基于 Nablai App 定制品牌专属 App：品牌名称、Logo、UI 风格、功能入口	按需评估
💬 定制小程序	定制品牌专属微信小程序，用户微信内即可完成配网、管理与对话	按需评估
🗣️ 定制唤醒词	唤醒词可按品牌角色设定（如「你好，东东」），打造专属 IP 语音形象	快速交付
👤 独立账户体系	自研云平台，用户数据归属品牌方，不依赖第三方 IoT 平台账户	—
😊 定制表情 / 互动逻辑	情绪之眼表情、触摸 / 重力互动反馈可按品牌需求调整	快速交付
🎵 TF 卡内容定制	预置品牌专属音频内容，支持在 AI 对话中直接语音点播	快速交付

1.2 四版本对比

功能	LX-D 基础版	LX-A 进阶版	LX-F 完整版	LX-S 视觉版
AI 语音对话	✓	✓	✓	✓
情绪之眼（双屏）	✓	✓	✓	✓
端侧 ASR（中/英）	✓	✓	✓	✓
App / 小程序 / 唤醒词定制	✓	✓	✓	✓
触摸感应	—	✓	✓	✓
重力感应	—	✓	✓	✓
震动反馈	—	✓	✓	✓
TF 卡本地播放（支持对话点播）	—	—	✓	✓
摄像头视觉	—	—	—	✓

1.3 双形态对比

对比项	LX001 分体版	LX002 一体版
形态	主机 + 面板分离	主机面板一体
主机尺寸	3.9 × 4.0 × 3.0 cm	5.4 × 4.3 × 3.0 cm
开关方式	拨动开关	按键开关
网络重置	连续拨动开关 3 次	长按 MODE 键 7 秒
电池	600 mAh	1000 mAh

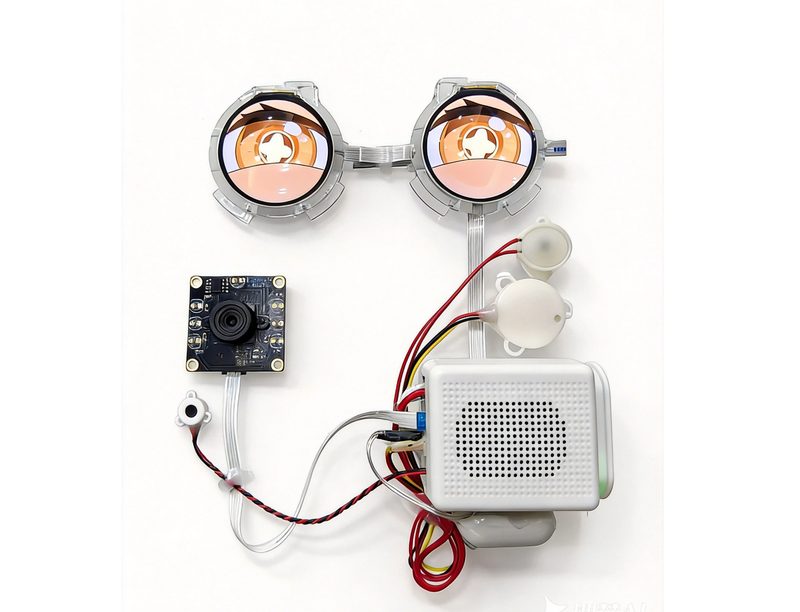

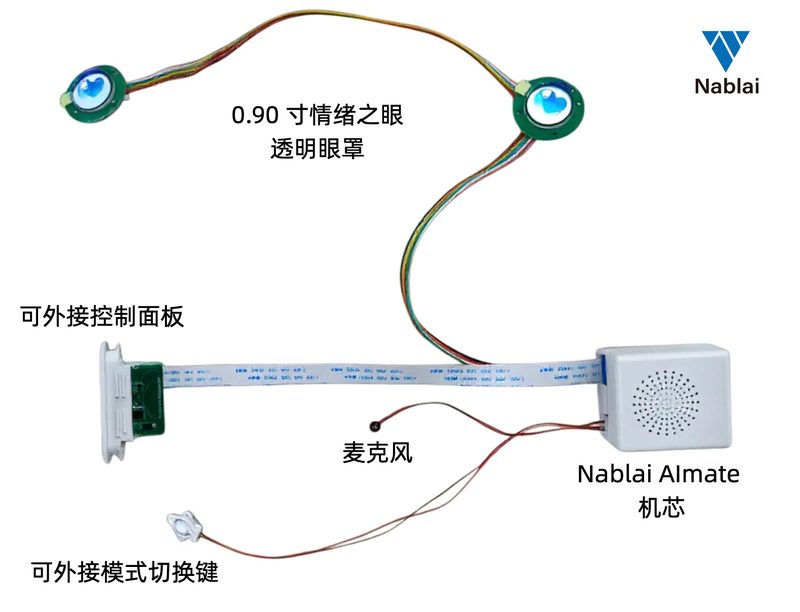

1.4 产品外观

二、硬件参数

LX 机芯外设已组装完成，开箱即可使用。以下为各模块硬件参数：

模块	规格
主控平台	ESP32 系列主控
眼睛屏	支持 0.71 / 0.90 / 1.28 寸圆屏、0.85 寸方屏
扬声器	LX001: 8Ω 2W；LX002: 4Ω 3W Box 音响
麦克风	高灵敏度模拟麦克风，有效拾音距离 3m
触摸模块	电容式触摸感应，适配外壳厚度 ≤ 3mm（A/F/S 版）
振动器	微型偏心马达，触摸/重力联动反馈（A/F/S 版）
按键开关	LX001: 拨动开关；LX002: 按键开关；外接按键支持模式切换与唤醒
电源	DC 5V 输入；LX001: 600 mAh，LX002: 1000 mAh
摄像头	S 版专用，92 万像素 CMOS
联网方式	Wi-Fi + BLE（蓝牙辅助配网）

2.1 装配建议

• 主控：扬声器出声孔朝前，确保声音无遮挡
• 眼睛：支持毛绒直装，或配合硅胶、搪胶脸壳装配
• 麦克风：需固定安装，与喇叭出声孔保持 5~10cm 距离，尽量远离以减少回声
• 触摸：建议安装于头部或背部内表面，需固定贴合
• 外接按键：可安装于手部或脚部，需固定
• 摄像头（S 版）：镜头前方避免遮挡，确保视野通畅

三、首次开机

3.1 接通电源

使用 DC 5V 电源（建议 5V/1A 以上）为机芯供电，或确保电池已安装且电量充足。

3.2 开机

• LX001（分体版）：将拨动开关拨至 ON 位置，等待屏幕亮起。
• LX002（一体版）：长按机身 电源键 5 秒，屏幕亮起即开机成功。

3.3 开机状态确认

首次开机，机芯自动进入配网模式。当听到语音提示 「我已进入配网状态」 时，表示机芯已准备好接受配网。

状态	说明
语音：「我已进入配网状态」	机芯已就绪，可以开始 App / 小程序配网（首次开机默认）
语音：「我已联网」	机芯已成功连接网络，可以正常使用

四、App 配网与使用

LX 系列机芯通过 Nablai App 进行配网和管理。Nablai App 基于梯度算子自研云平台，支持按品牌需求定制专属版本。

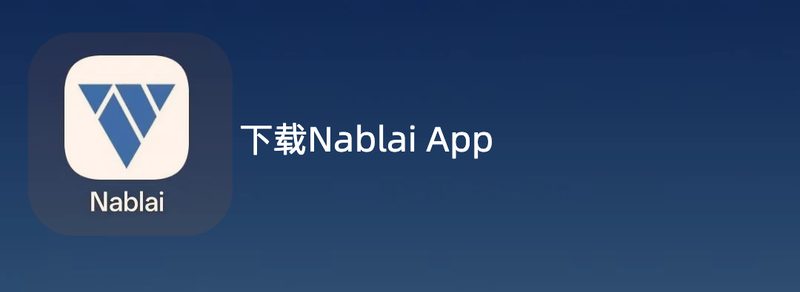

4.1 下载 App

在应用商店搜索 「Nablai」 下载安装。

4.2 注册 / 登录

打开 App，使用手机号注册 Nablai 账户并登录。

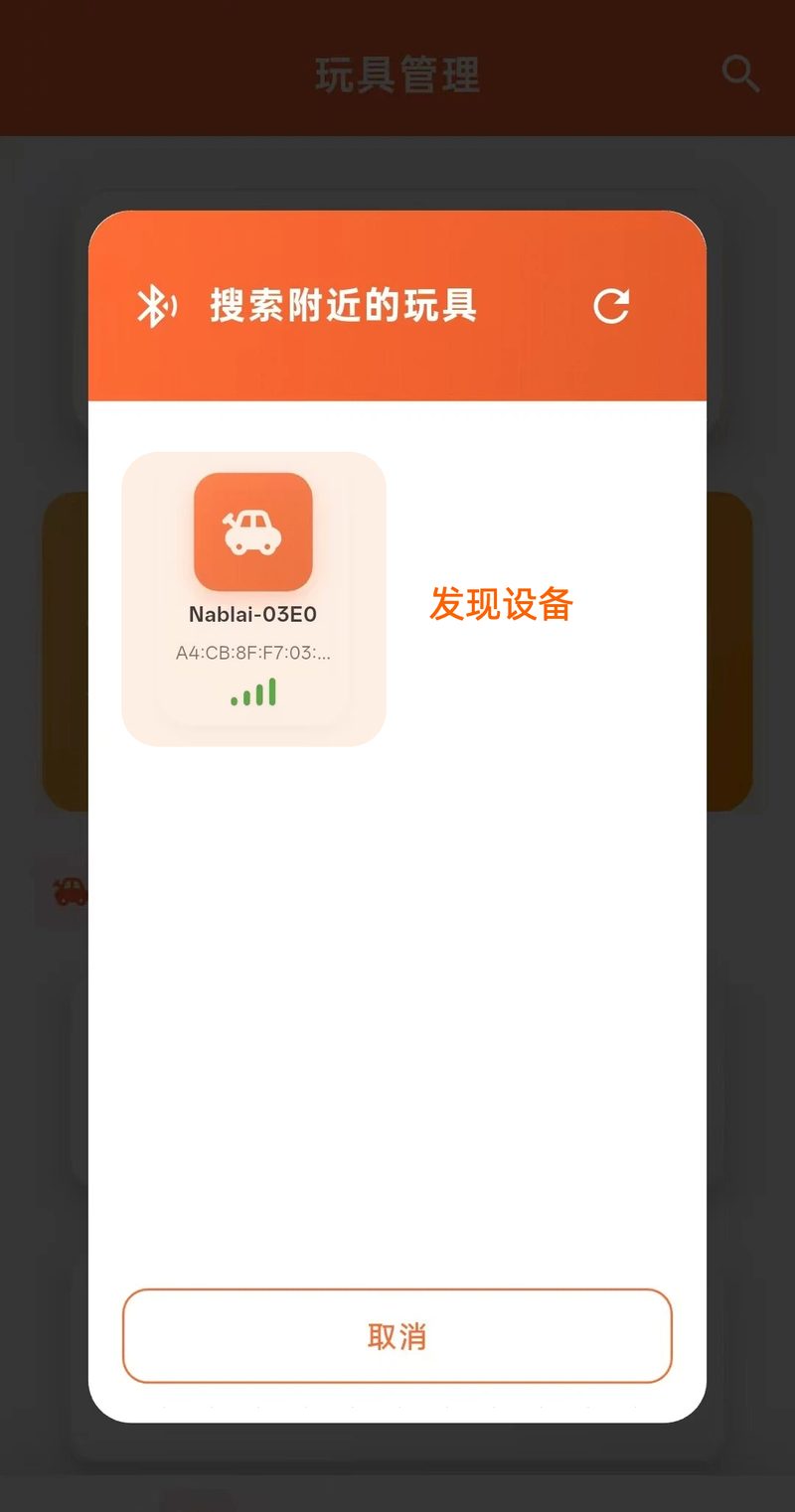

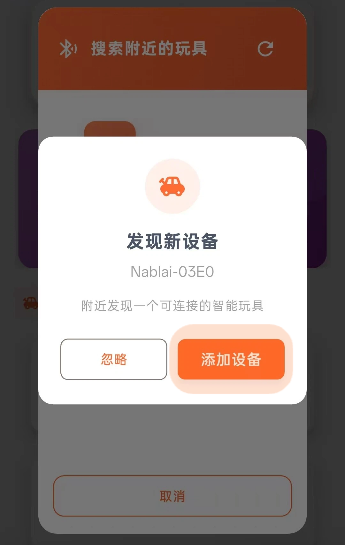

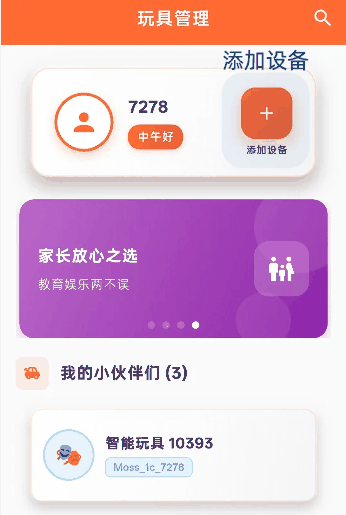

4.3 添加设备

4.4 连接网络

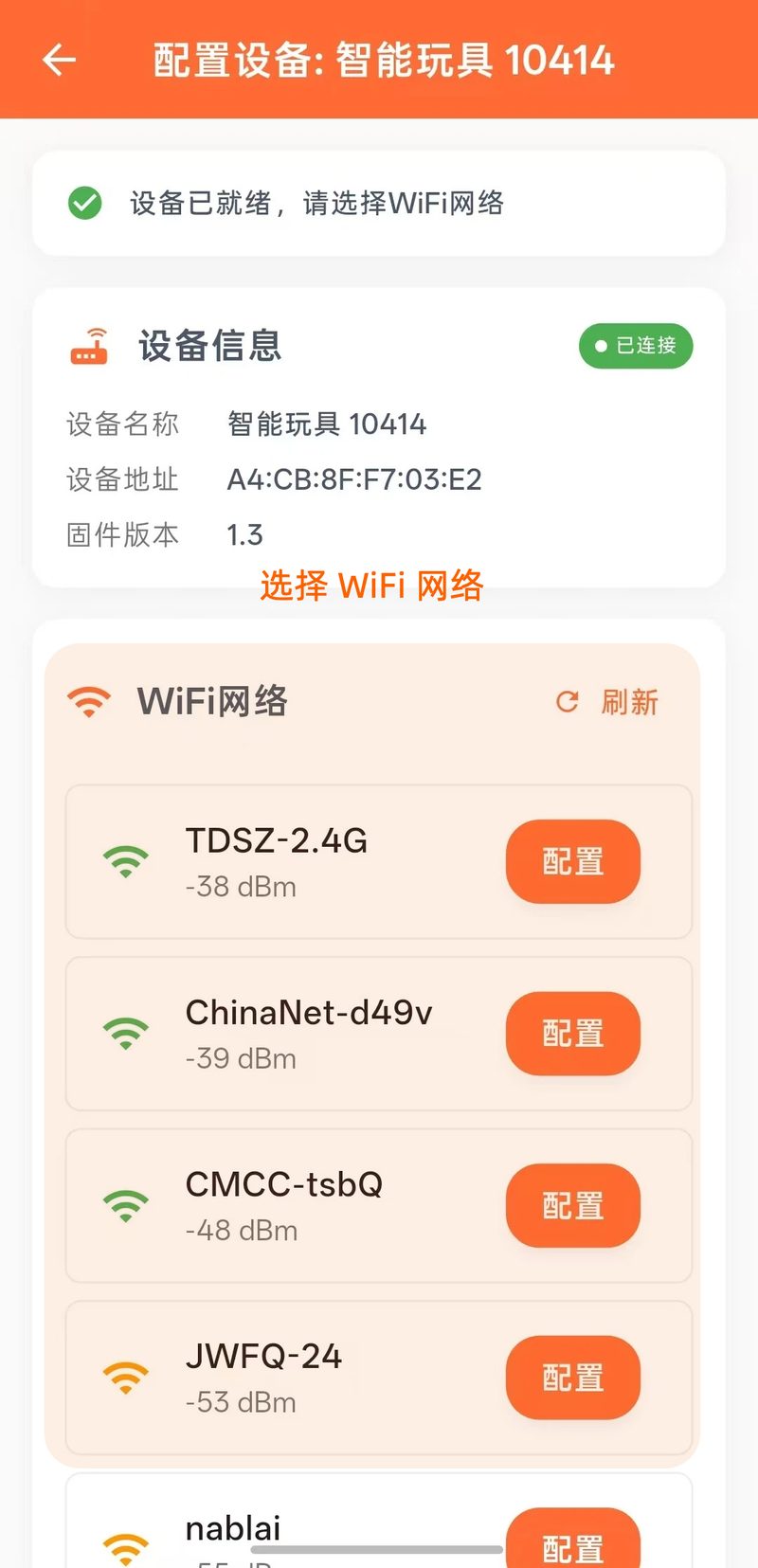

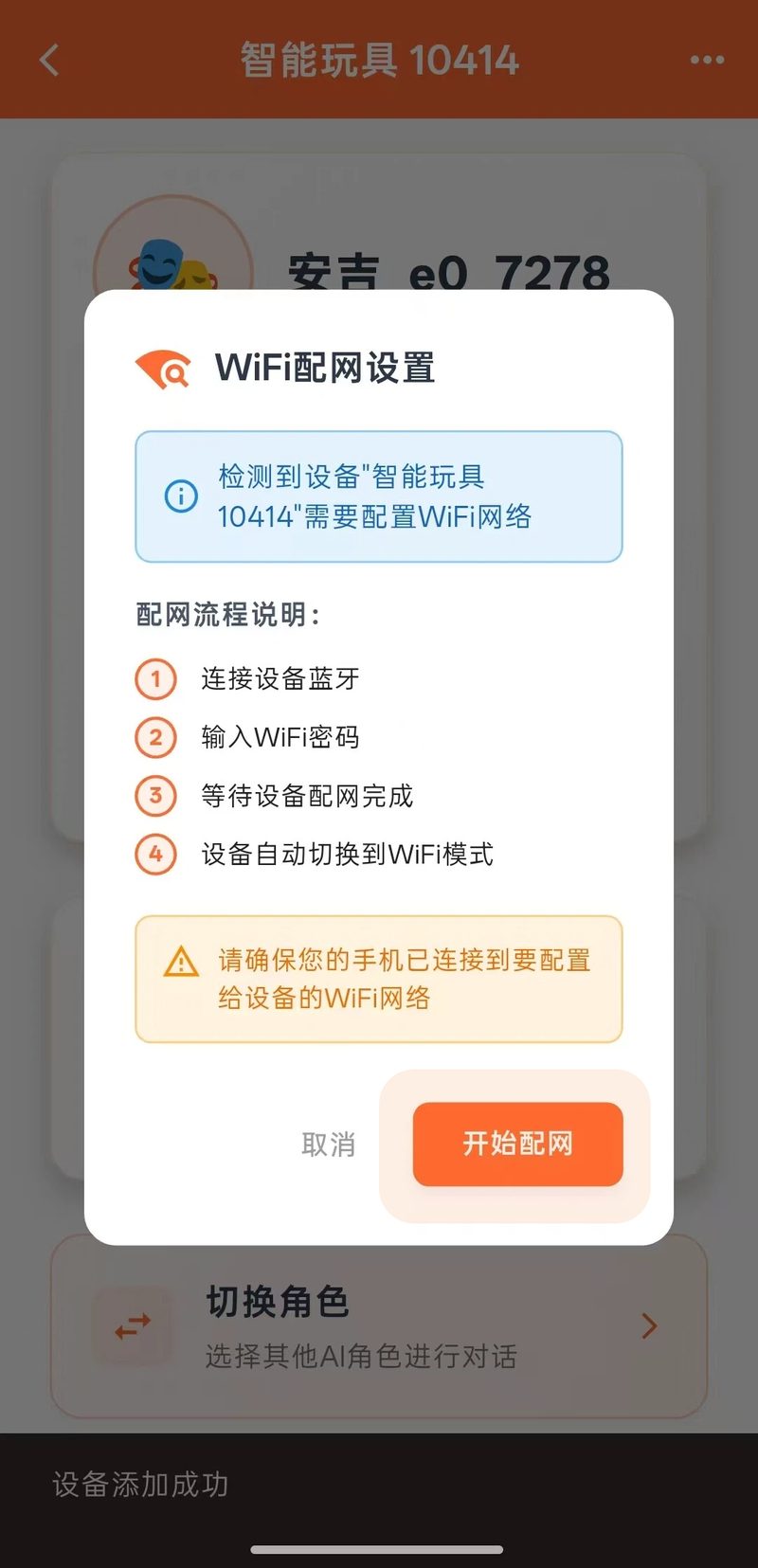

• 点击「开始配网」，按提示连接 Wi-Fi。

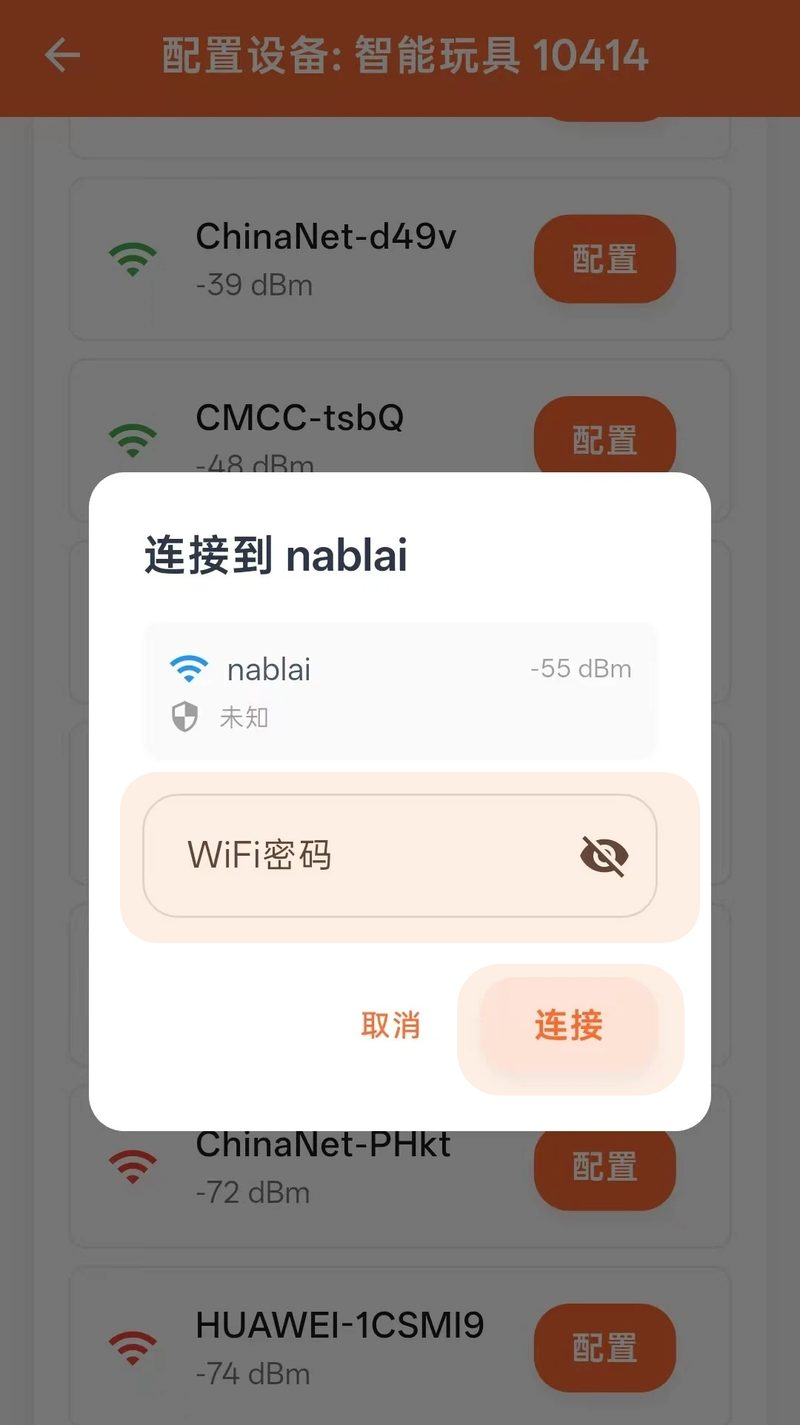

• 选择您要连接的 2.4GHz Wi-Fi 网络，输入密码后点击「连接」。

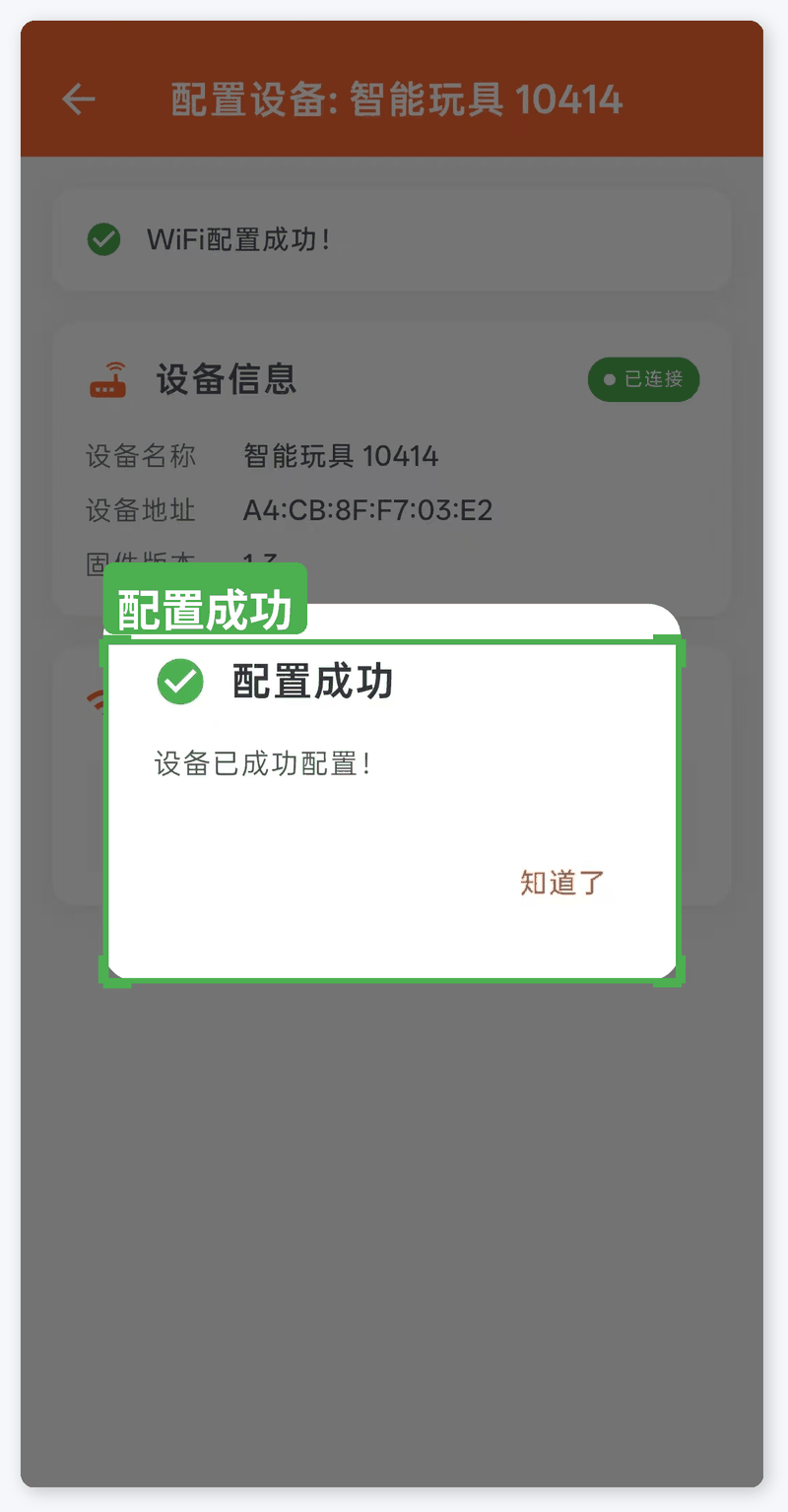

• App 通过蓝牙将网络信息传输给机芯，等待 10~30 秒，显示「配置成功」即完成。

4.5 设备管理

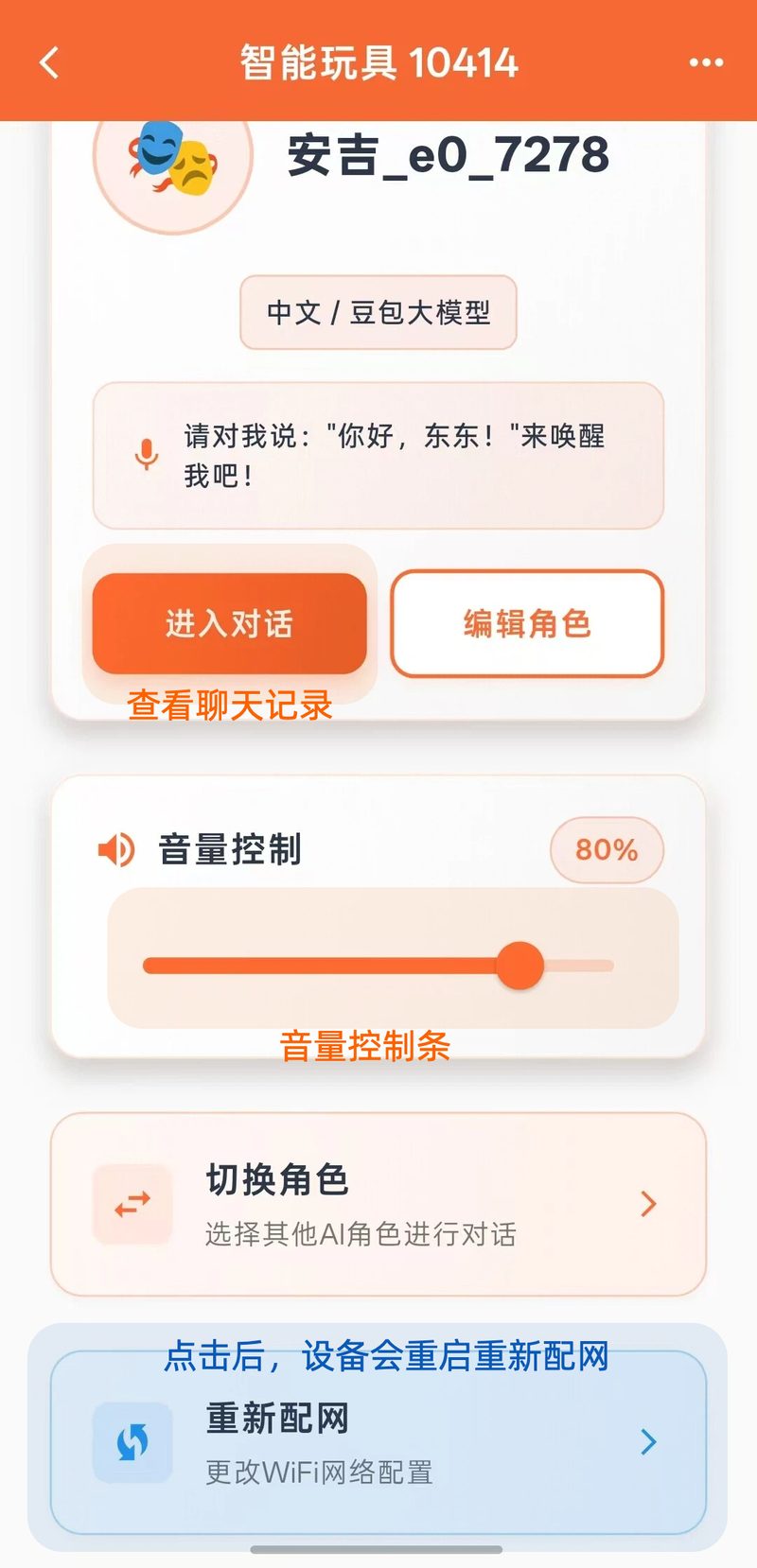

配网成功后，在「我的小伙伴们」中点击设备进入详情页，可进行：

• 角色设置：编辑 AI 角色性格、背景故事
• 大模型切换：当前支持「中文 / 豆包大模型」
• 音量调节：拖动滑块控制播放音量
• 切换角色：选择其他预设 AI 角色
• 重新配网：更换 Wi-Fi 时使用

五、小程序配网与使用

除 App 外，LX 系列还支持通过微信小程序完成配网与管理，用户无需下载安装，微信内即可使用。小程序同样支持按品牌定制。

5.1 进入小程序

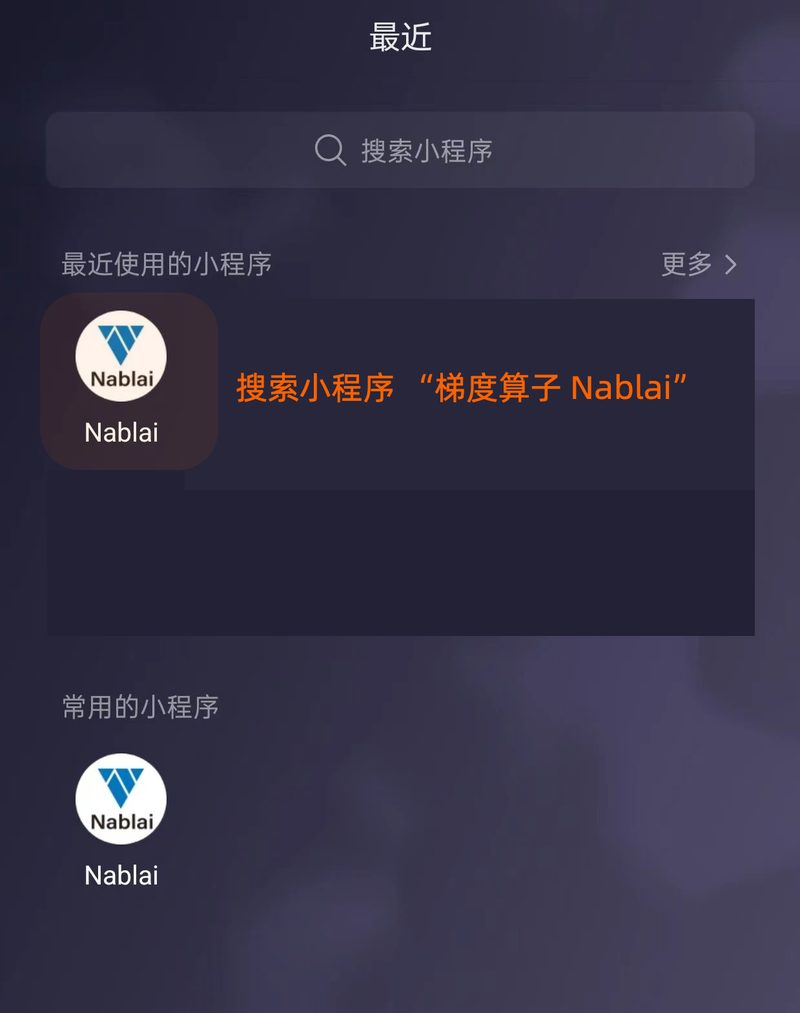

微信搜索 「梯度算子 Nablai」 小程序，点击进入。

5.2 登录账号

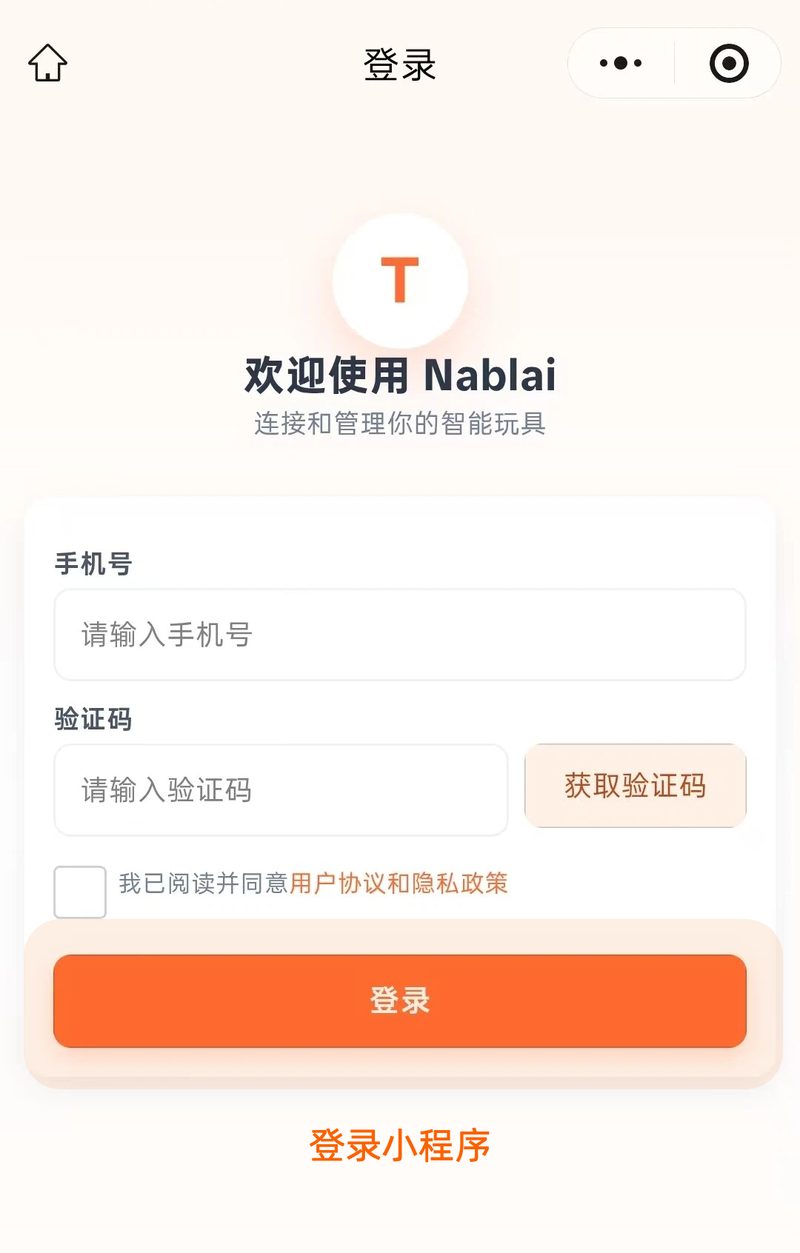

首次使用需登录，输入手机号和验证码完成登录。小程序与 App 共用同一套独立账户体系。

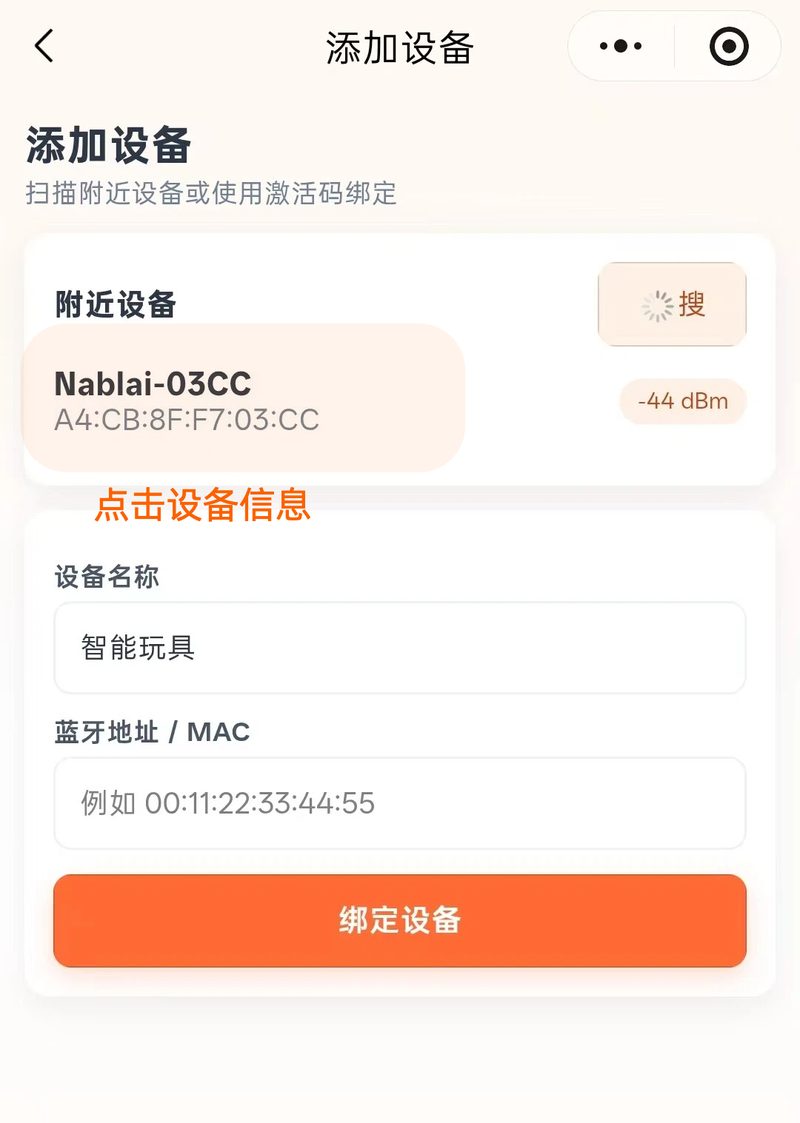

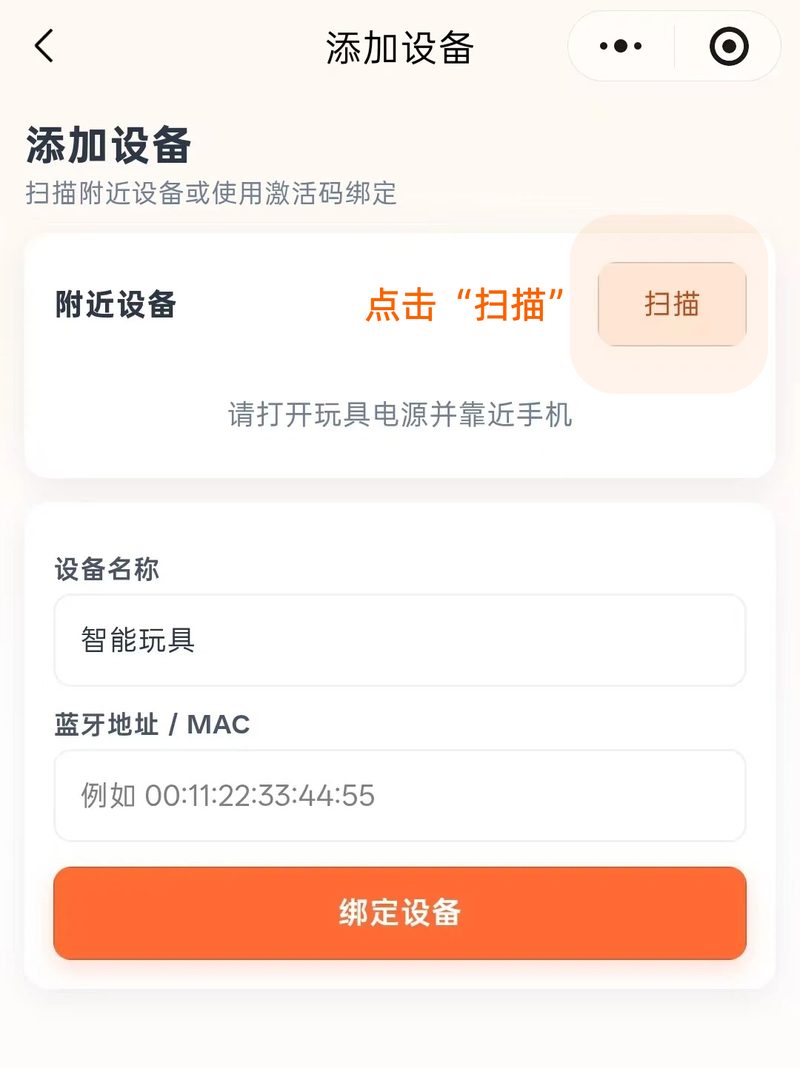

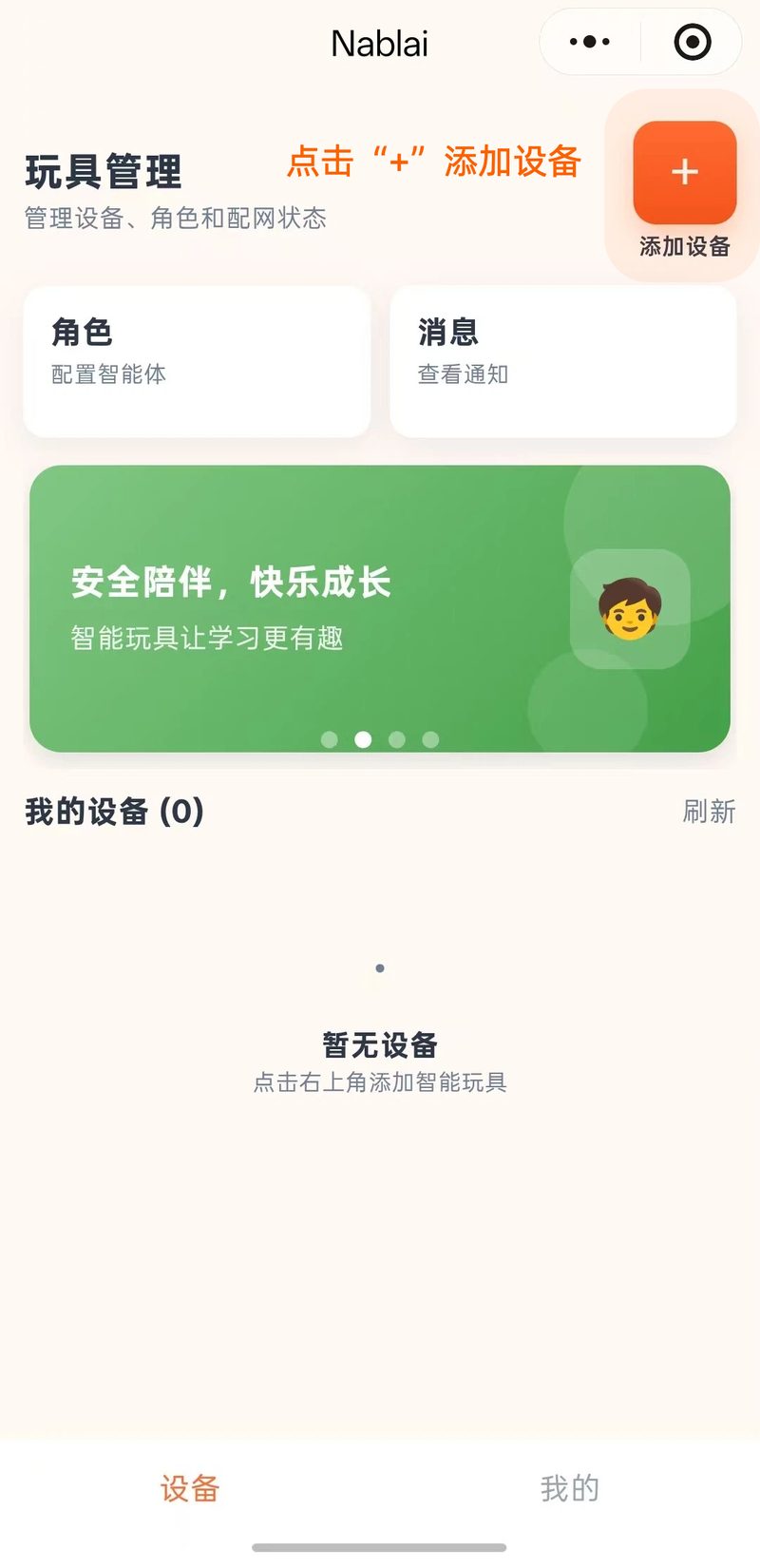

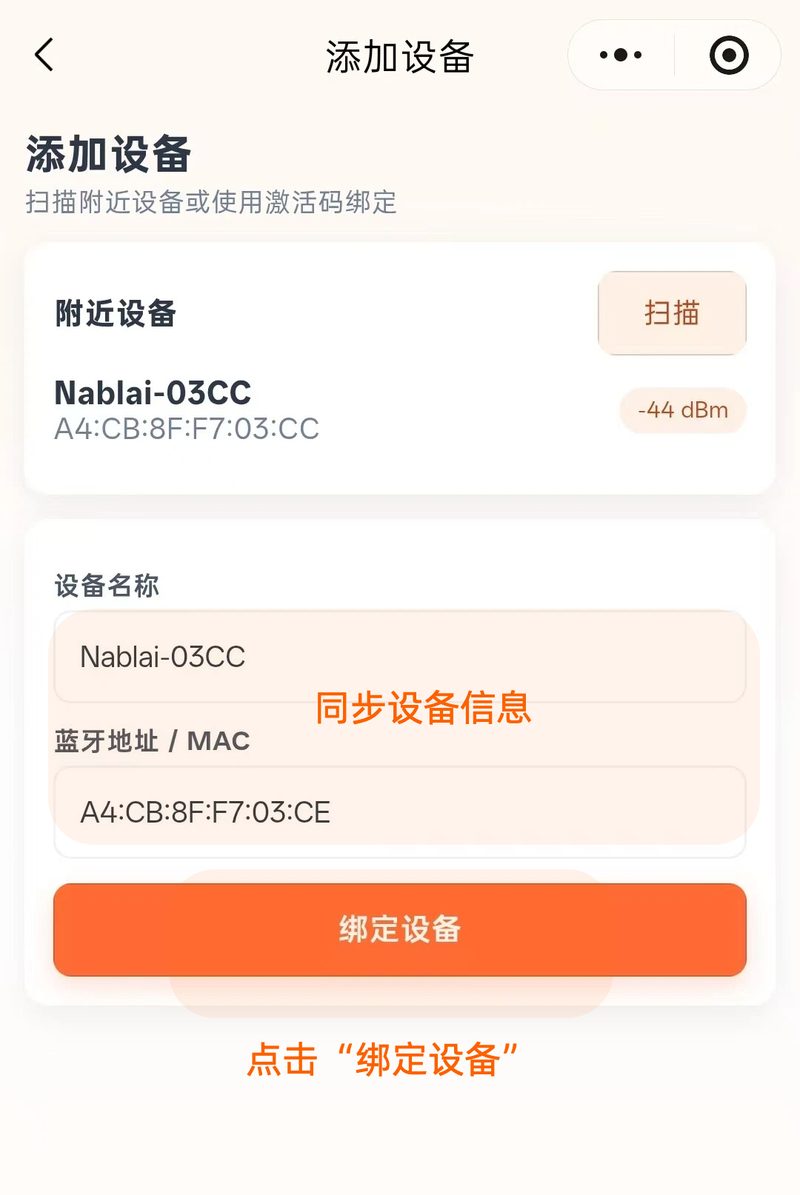

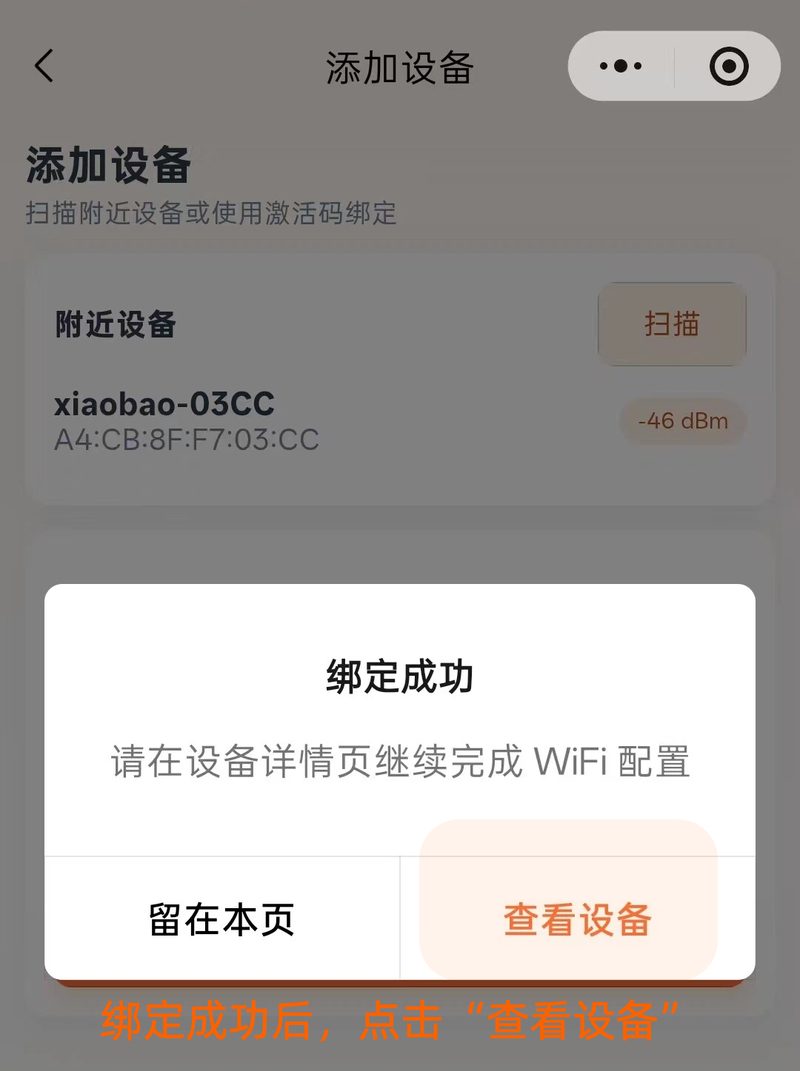

5.3 添加设备

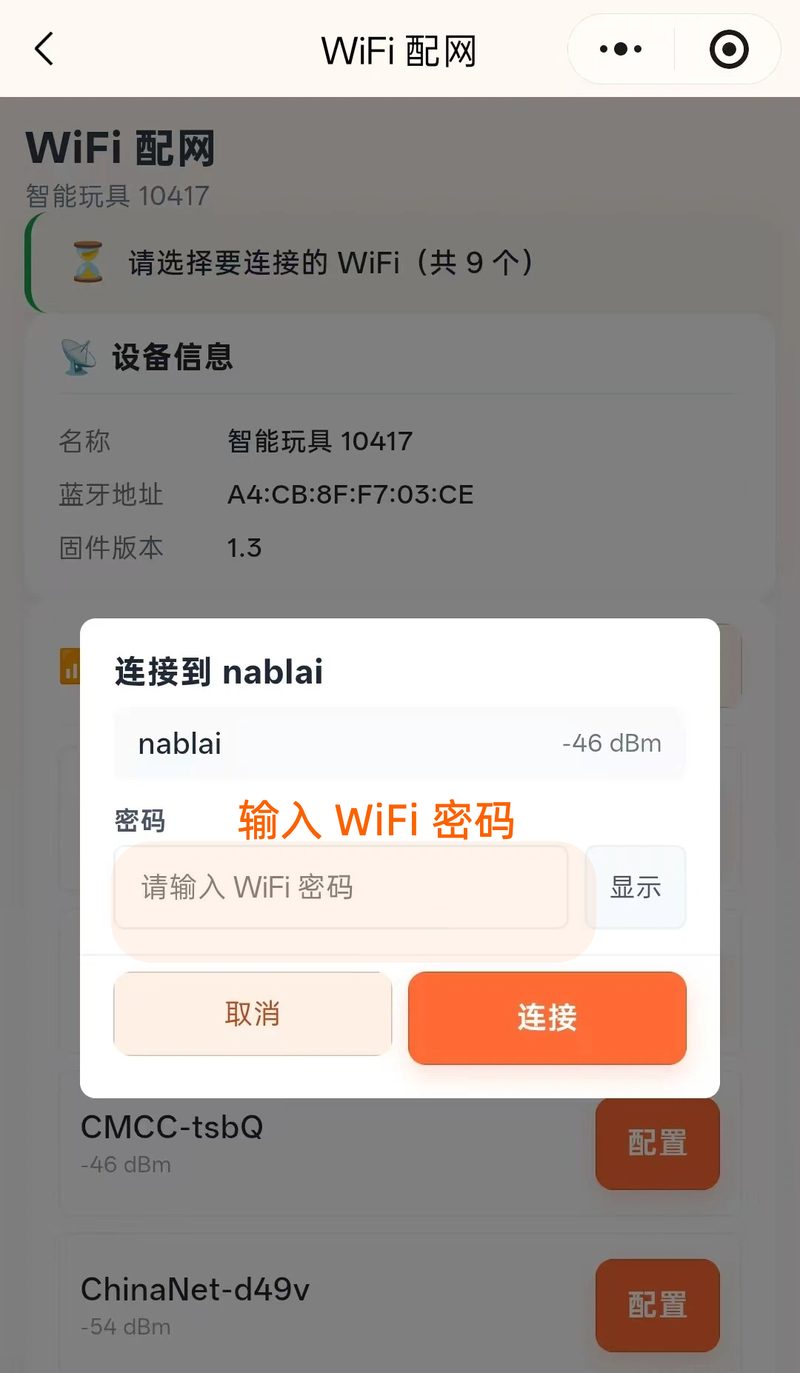

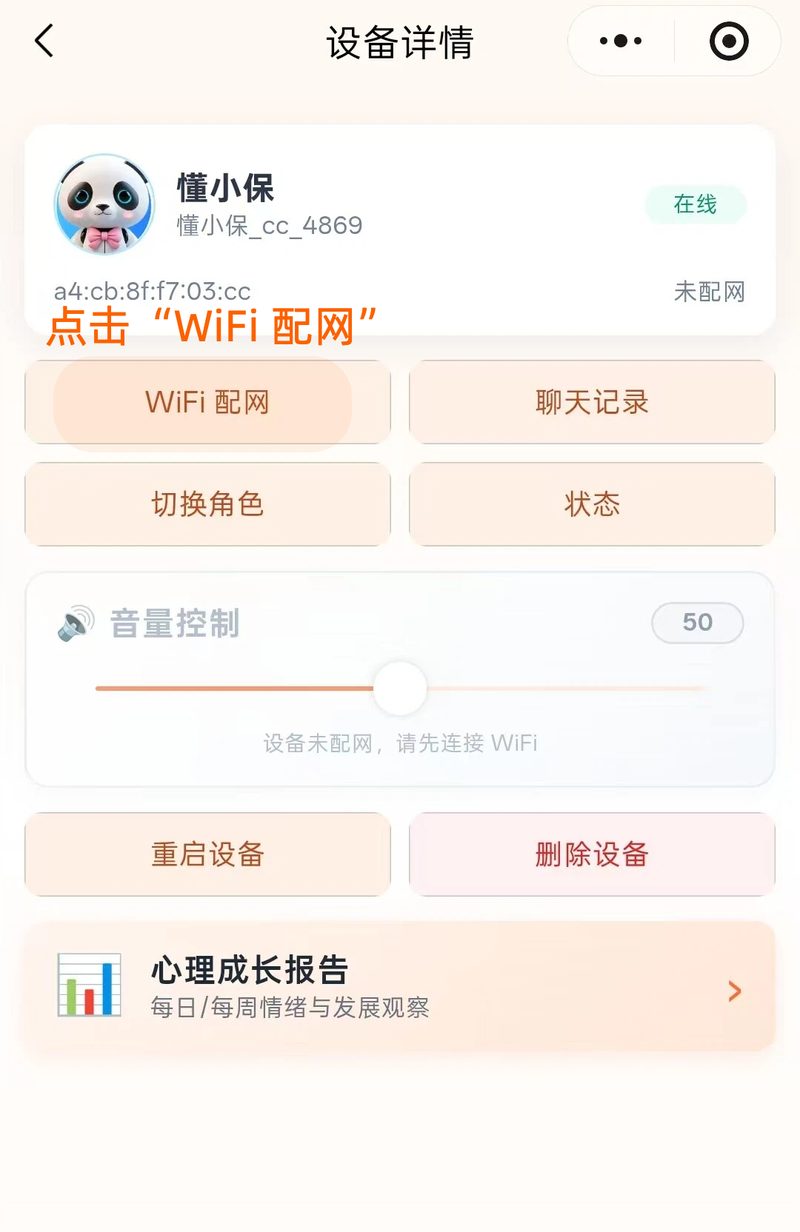

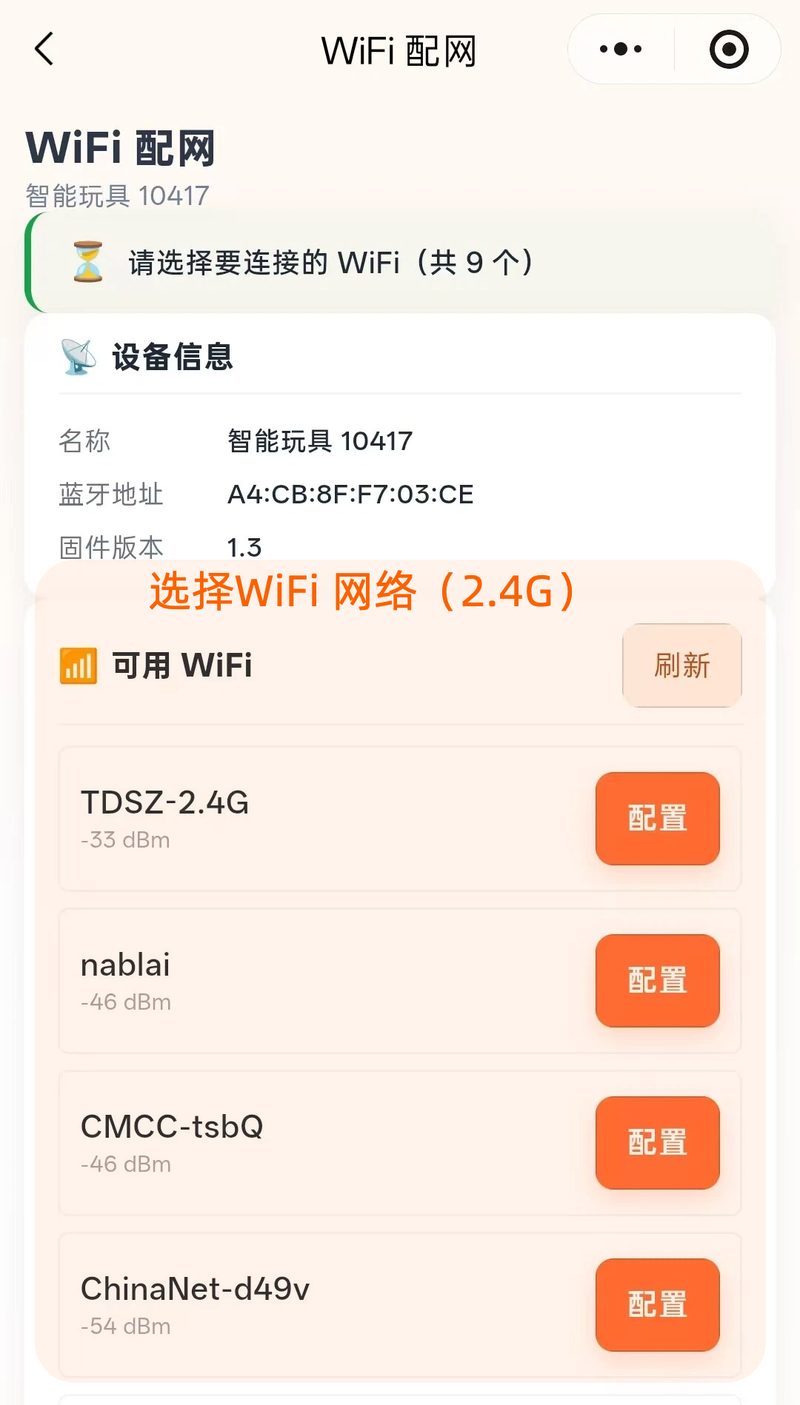

5.4 Wi-Fi 配网

5.5 设备管理

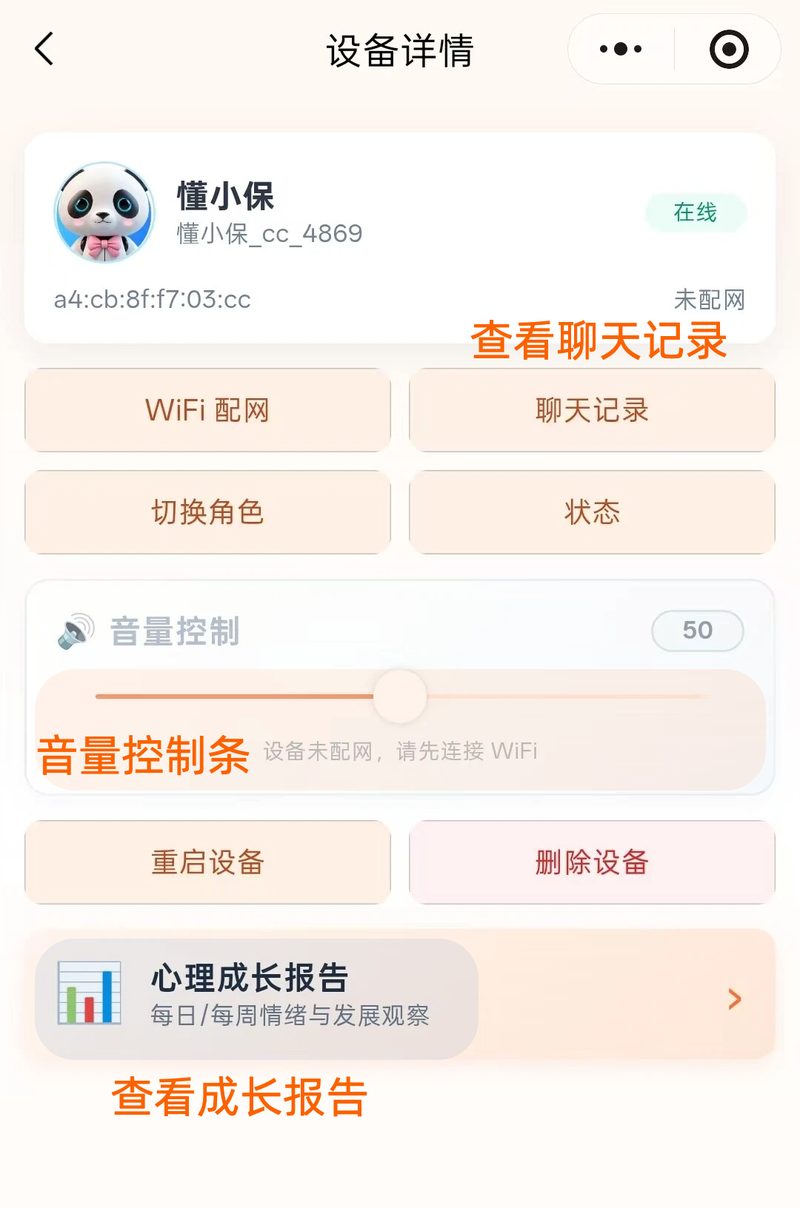

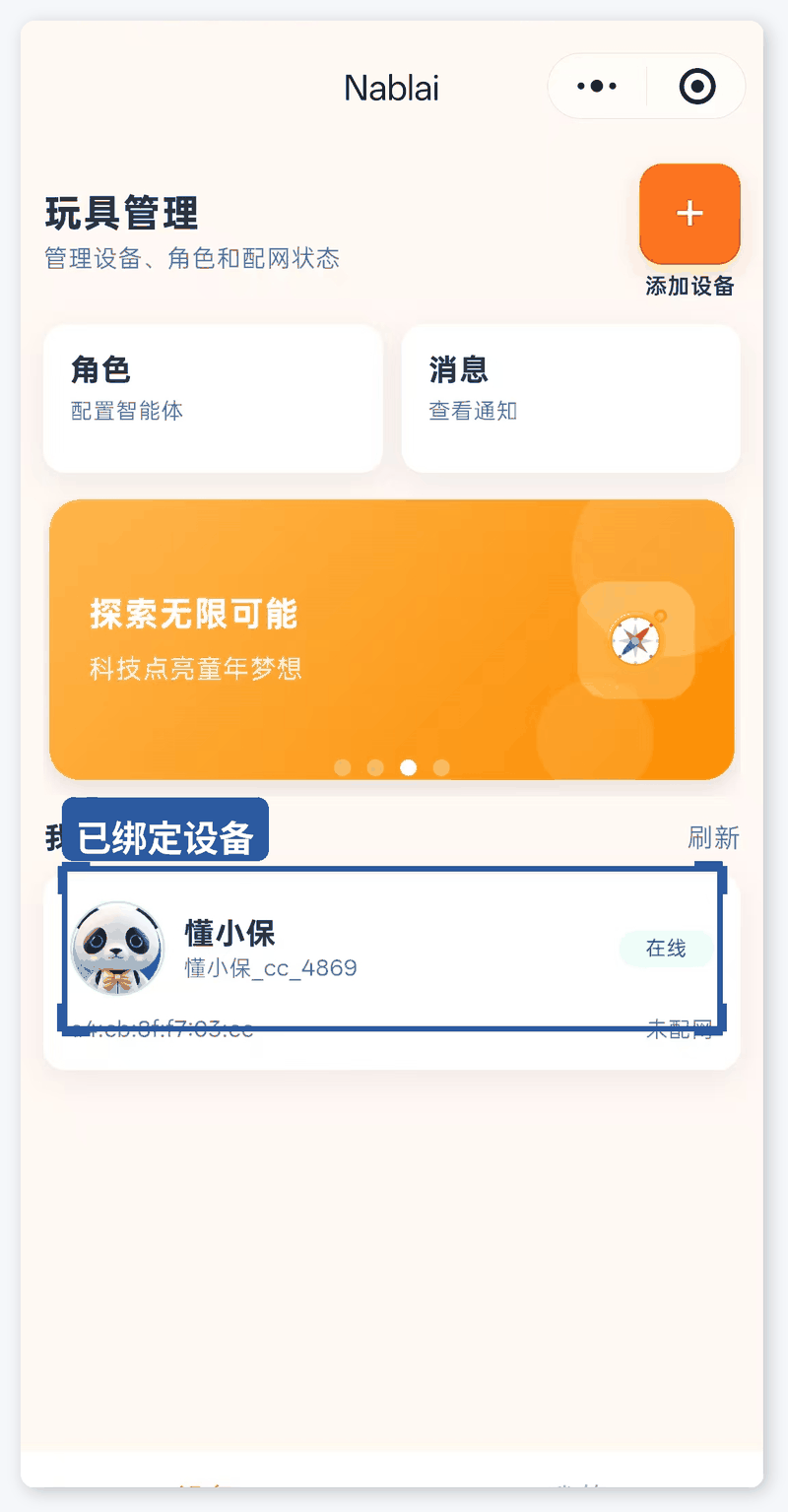

配网成功后，返回小程序首页即可看到已绑定的设备。点击设备可进入详情页，进行音量调节、角色切换、查看聊天记录、心理成长报告等操作。

六、网络重置

如需更换 Wi-Fi 网络或重新配网，请按以下方式操作：

LX001（分体版）

• 确保机芯处于开机状态。
• 将拨动开关快速拨至 OFF，等待屏幕熄灭。
• 再将拨动开关拨回 ON，等待屏幕亮起。
• 重复以上步骤共 3 次。
• 第 3 次屏幕亮起后，听到语音提示 「我已进入配网状态」，表示重置成功。
• 打开 App 或小程序重新添加设备。

LX002（一体版）

• 确保机芯处于开机状态。
• 长按机身上的 MODE 键 不放，持续约 7 秒钟。
• 听到语音提示 「我已进入配网状态」，表示重置成功。
• 松开 MODE 键，打开 App 或小程序重新添加设备。

七、语音交互体验

配网成功后，机芯已接入云端 AI 大模型，支持自然语言对话。

7.1 唤醒与对话

• 对机芯说唤醒词（默认 「你好，东东」），机芯回应并进入聆听状态。
• 直接提问或聊天，30 秒内无需重复唤醒。
• 30 秒无输入自动退出，或说「再见」结束对话。

示例对话：

• 「你好，东东，今天天气怎么样？」
• 「你好，东东，给我讲个故事。」
• 「你好，东东，播放儿歌。」（F/S 版，直接点播 TF 卡内容）

7.2 情绪之眼

双屏根据交互状态实时变化：待机眨眼 → 聆听聚焦 → 思考转动 → 开心弯眼 → 惊讶瞪大 → 长时间无交互进入睡眠。

表情支持按品牌需求定制。

八、体感互动体验 A/F/S 版

LX 系列机芯内置多种传感器，支持丰富的体感互动（A/F/S 版本）：

互动方式	操作	机芯反馈
👆 触摸感应	触摸感应区域	语音回应 + 震动反馈 + 表情变化
🤚 晃动检测	摇晃或倾倒玩偶	触发互动动作/语音
📳 震动反馈	自动触发	对话或互动时提供触觉反馈
😊 情绪识别	自然对话中	AI 识别情绪并调整回应语气

九、本地内容播放 F/S 版

机芯支持 TF 卡本地播放（F/S 版本）。与常规方案不同，LX 系列的 TF 卡内容可在 AI 对话中直接语音调用，无需手动切换模式。

9.1 对话点播（LX 特色）

• 在 AI 对话中直接说出指令，如：「播放儿歌」「讲故事」「下一首」「暂停」。
• 机芯自动检索 TF 卡中的本地内容并播放。
• 适合预置品牌专属音频（品牌故事、课程内容、儿歌专辑等）。

9.2 播放模式

双击外接按键可进入本地播放模式，连续播放 TF 卡内容。

9.3 TF 卡内容更新

• 取出机芯内的 TF 卡，通过读卡器连接电脑。
• 将音频文件（MP3 格式）拷贝至 TF 卡。
• 插回机芯，重启后自动识别。

十、摄像头识别互动 S 版

若您的样品选配了摄像头模块（S 版本），机芯支持 AI 视觉识别互动：

功能	说明
😀 人脸识别	识别用户人脸，提供个性化互动
🔍 物体识别	对准物品，机芯自动识别并语音介绍
🖐️ 手势识别	识别手势动作，触发对应互动

使用方法：

• 确保机芯已联网。
• 将识别对象置于摄像头前方 30~100cm，避免逆光直射。
• 机芯自动识别并通过语音进行互动反馈，为 AI 对话提供视觉上下文。

十一、固件升级

• 确保设备联网且电量充足。
• App 推送新固件通知后，点击「立即升级」。
• 等待 2~5 分钟，升级中请勿断电。
• 升级完成后机芯自动重启。

十二、规格参数速查表

参数	LX001 分体版	LX002 一体版
主机尺寸	3.9 × 4.0 × 3.0 cm	5.4 × 4.3 × 3.0 cm
面板尺寸	5.3 × 2.1 cm	—
主控平台	ESP32 系列主控	ESP32 系列主控
云平台 / 账户	自研云平台 · 独立账户体系	自研云平台 · 独立账户体系
配套 App	Nablai App（支持品牌定制）	Nablai App（支持品牌定制）
配套小程序	微信小程序（支持品牌定制）	微信小程序（支持品牌定制）
唤醒词	默认「你好，东东」，支持定制	默认「你好，东东」，支持定制
显示屏	0.71 / 0.90 / 1.28 寸 × 2	0.71 / 0.90 / 1.28 寸 × 2
摄像头	92 万像素 CMOS（S 版选配）	92 万像素 CMOS（S 版选配）
联网方式	Wi-Fi + BLE	Wi-Fi + BLE
电池容量	600 mAh	1000 mAh
喇叭	8Ω 2W	4Ω 3W
晃动检测	三轴陀螺仪（A/F/S 版）	三轴陀螺仪（A/F/S 版）
触摸检测	触摸模组（A/F/S 版）	触摸模组（A/F/S 版）
振动器	有（A/F/S 版）	有（A/F/S 版）
本地存储	TF 卡 ≤ 32GB（F/S 版，支持对话点播）	TF 卡 ≤ 32GB（F/S 版，支持对话点播）
AI 对话	云端豆包大模型	云端豆包大模型
整机外壳	ABS 白	ABS + PC 白

十三、故障排查

问题现象	解决方法
无法开机	检查电源是否为 5V/1A 以上；确认电池电量充足
未听到「我已进入配网状态」	已保存旧网络配置，长按外接按键 5 秒重置网络
App / 小程序搜索不到设备	开启手机蓝牙，靠近机芯（<1m）后重新扫描
配网失败	确认连接 2.4GHz Wi-Fi；检查密码；靠近路由器重试
语音识别差	检查麦克风是否被遮挡；在安静环境测试；距离 ≤ 3m
屏幕无显示	重新插拔眼睛屏排线，检查是否弯折断裂
TF 卡不读	格式化为 FAT32；确认容量 ≤ 32GB；换 Class 10 卡
触摸无响应	确认机型为 A/F/S 版；检查外壳厚度是否 ≤ 3mm；重新插拔触摸模块
经常掉线	增强 Wi-Fi 信号或靠近路由器；更换更稳定的电源
摄像头不识别	确认是否 S 版选配摄像头；改善光线，避免逆光

十四、安全使用

• 避免在潮湿、高温、易燃环境中使用。
• 儿童使用时建议成人陪同，避免误食小零件。
• 长时间不使用请断开电源。
• 请勿自行拆卸机芯，以免损坏或失去保修。
