一、产品简介

TY 系列是梯度算子推出的面向全球化出海的 AI 智能机芯，基于涂鸦 IoT 平台，内置 AI 语音交互、情绪识别、端侧 ASR（中/英文）。支持 Wi-Fi + BLE 配网，并可通过 4G Cat.1 模块实现独立联网。支持触摸感应、重力感应、震动反馈、TF 卡本地播放及摄像头视觉等功能。

1.1 四版本对比

功能	TY-D 基础版	TY-A 进阶版	TY-F 完整版	TY-S 视觉版
AI 语音对话	✓	✓	✓	✓
情绪之眼（双屏）	✓	✓	✓	✓
端侧 ASR（中/英）	✓	✓	✓	✓
触摸感应	—	✓	✓	✓
重力感应	—	✓	✓	✓
震动反馈	—	✓	✓	✓
TF 卡本地播放	—	—	✓	✓
摄像头视觉	—	—	—	✓
4G Cat.1 联网	选配	选配	选配	选配

1.2 三形态对比

对比项	TY001 分体版	TY002 一体版	TY003 球体版
形态	主机 + 面板分离	主机面板一体	球形一体外观
主机尺寸	3.9 × 4.0 × 3.0 cm	5.4 × 4.3 × 3.0 cm	球形外观
开关方式	拨动开关	电源键 / MODE 键	电源 / Mode 键（一键两用）
网络重置	连续拨动开关 3 次	长按 MODE 键 7 秒	连续快速按电源 / Mode 键 3 次
电池	600 mAh	1000 mAh	1200 mAh

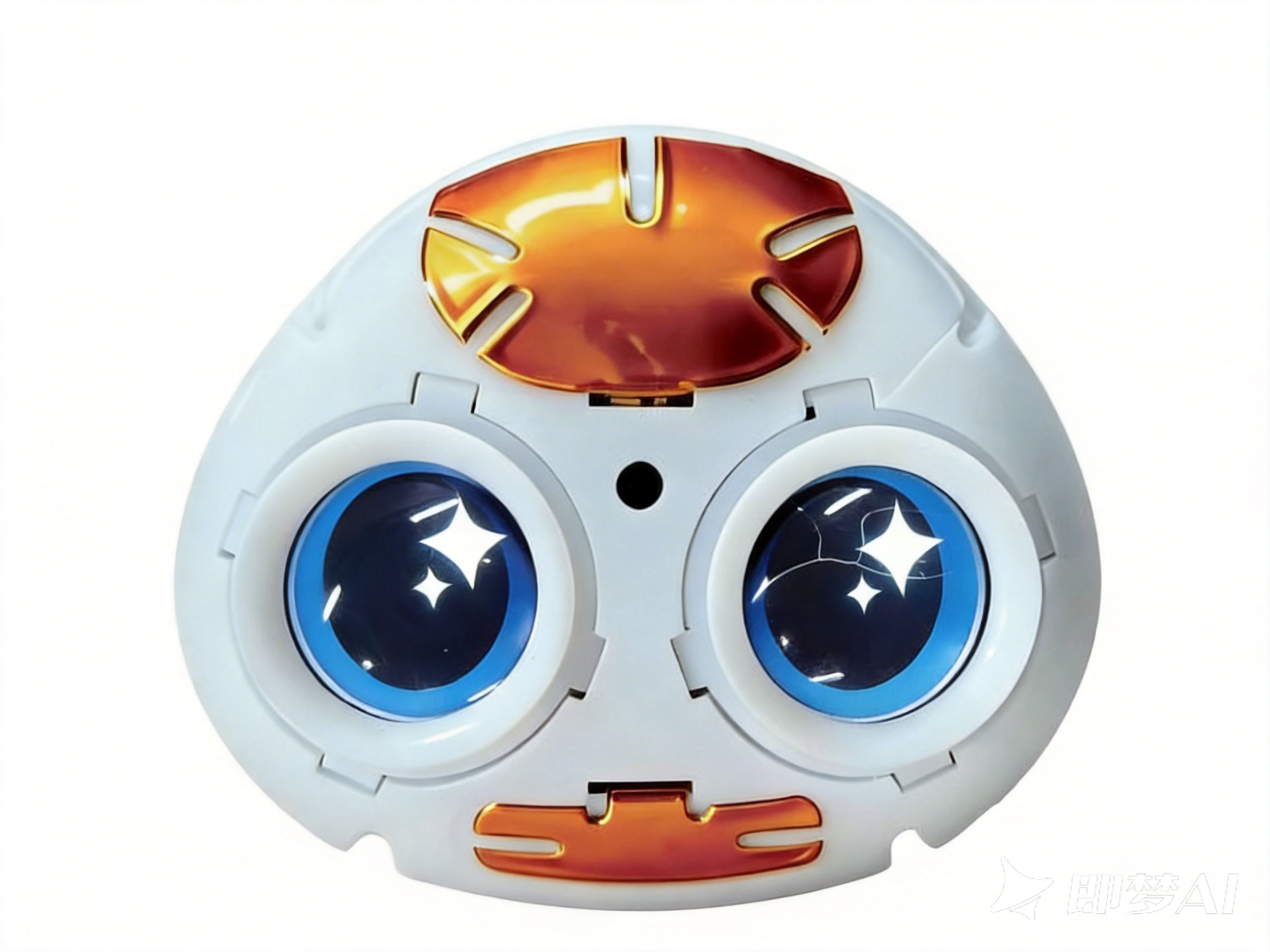

1.3 产品外观

1.4 控制面板及按键

TY 系列各形态机芯的控制面板布局与按键定义如下，按操作类型对照使用。

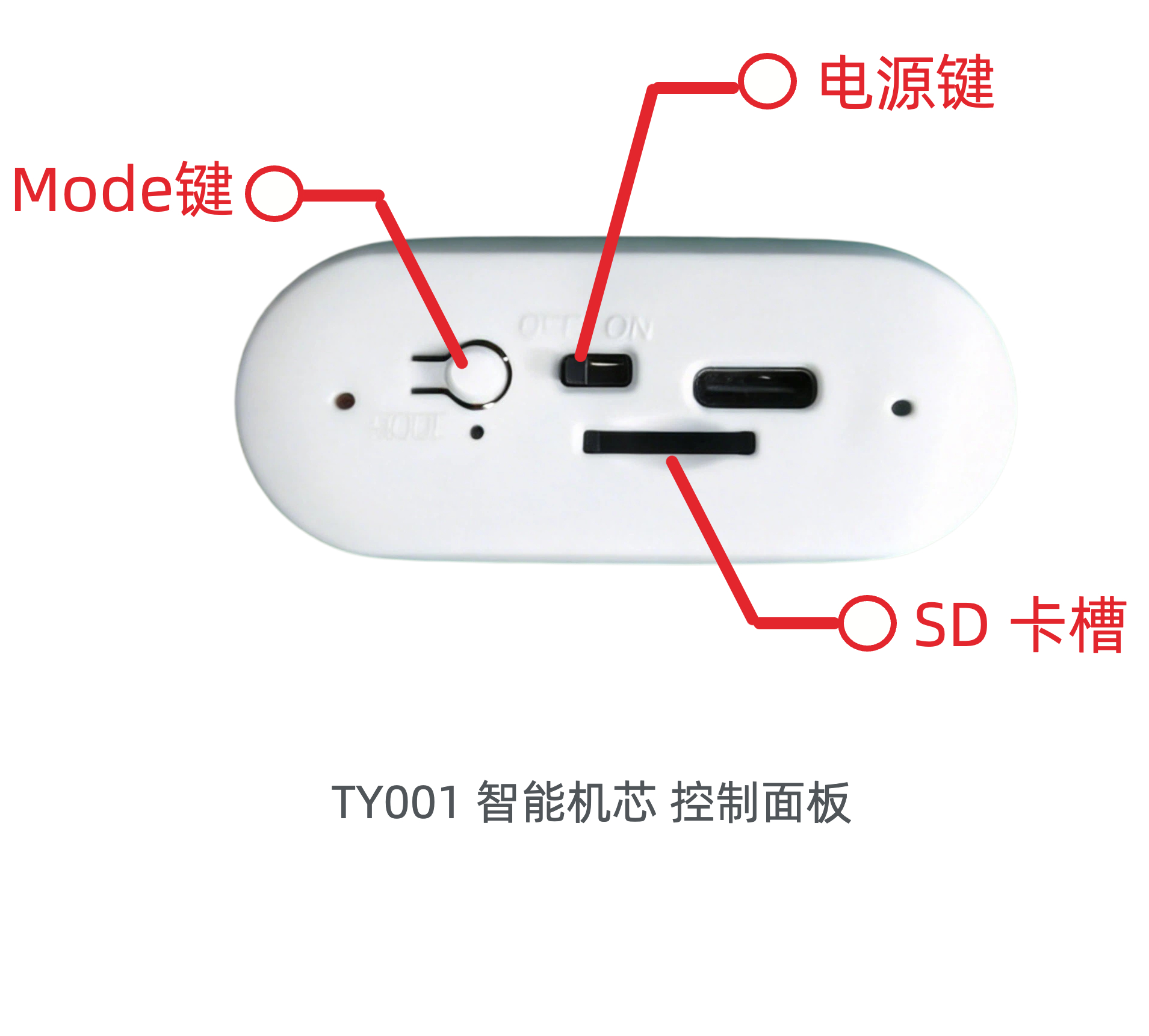

TY001（分体版）

操作	说明
开机	将拨动开关拨至 ON
关机	将拨动开关拨至 OFF
网路配置	连续拨动开关 3 次（每次屏幕亮起再熄灭）
模式切换	双击 Mode 键（在按键对话 / 自由对话 / 播放模式之间循环切换，播放模式仅 F / S 版支持）
按键唤醒	单击 Mode 键（唤醒待机状态的机芯，无需使用语音唤醒词）

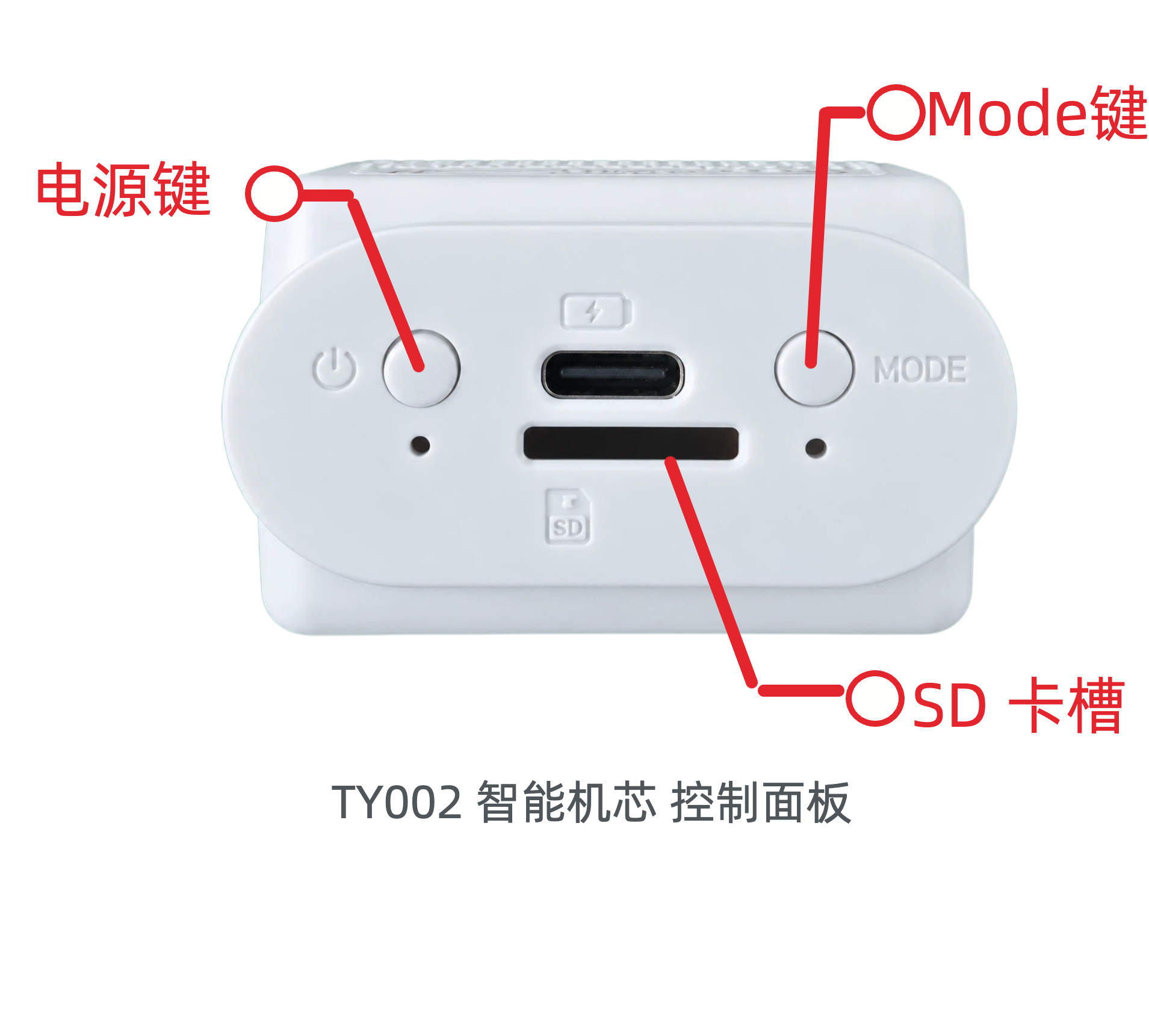

TY002（一体版）

操作	说明
开机	长按电源键
关机	长按电源键
网路配置	长按 Mode 键 7 秒，至设备重启
模式切换	双击 Mode 键（在按键对话 / 自由对话 / 播放模式之间循环切换，播放模式仅 F / S 版支持）
按键唤醒	单击 Mode 键（唤醒待机状态的机芯，无需使用语音唤醒词）

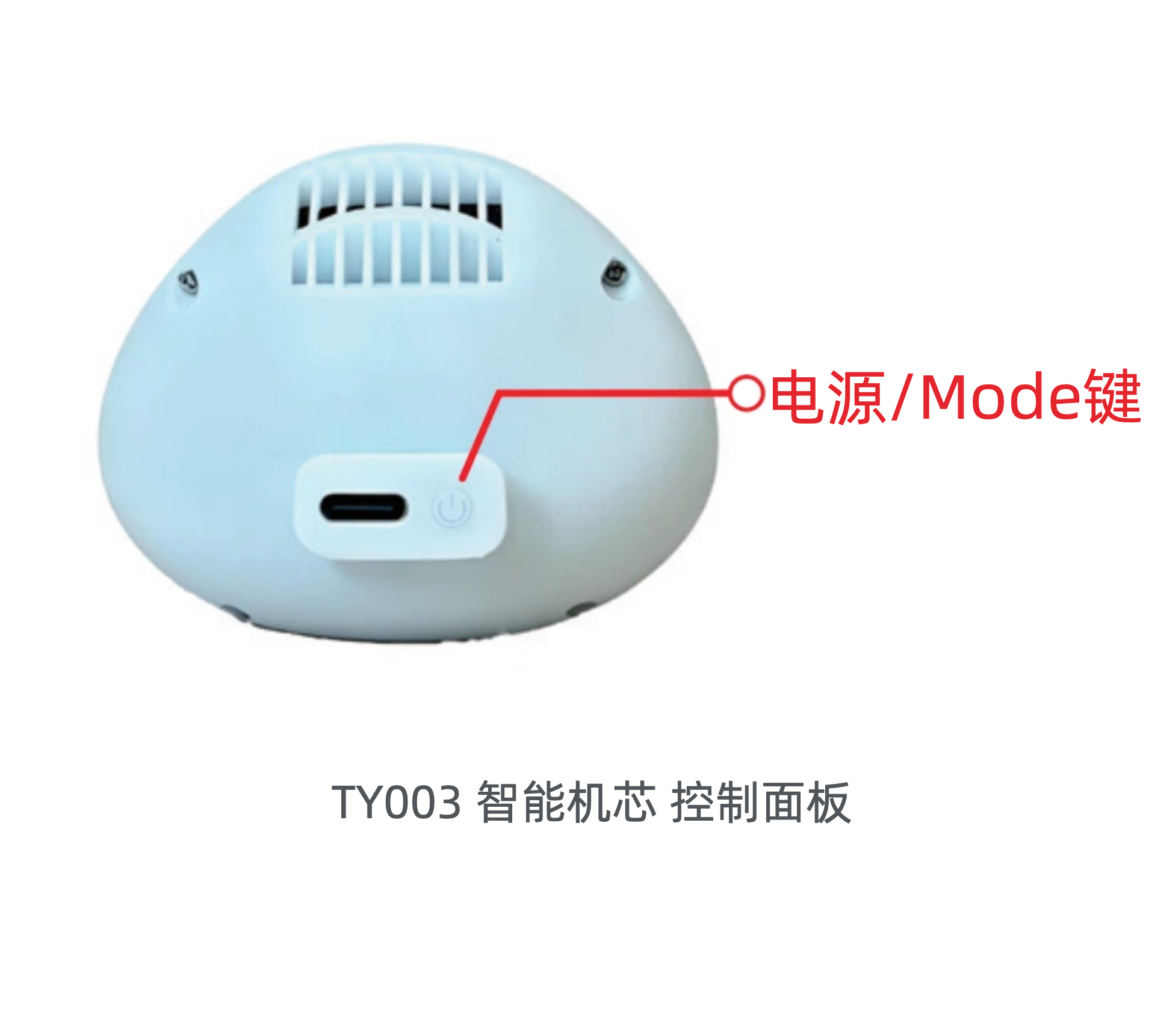

TY003（球体版）

操作	说明
开机	长按电源 / Mode 键
关机	长按电源 / Mode 键
网路配置	连续三次快速按动 Mode 键
模式切换	双击 Mode 键（在按键对话 / 自由对话 / 播放模式之间循环切换，播放模式仅 F / S 版支持）
按键唤醒	单击 Mode 键（唤醒待机状态的机芯，无需使用语音唤醒词）

二、硬件参数

TY 机芯外设已组装完成，开箱即可使用。以下为各模块硬件参数：

模块	规格
眼睛屏	支持 0.71 / 0.90 / 1.28 寸圆屏、0.85 寸方屏
扬声器	TY001: 8Ω 2W；TY002: 4Ω 3W Box 音响
麦克风	高灵敏度数字麦克风，有效拾音距离 3m
触摸模块	电容式触摸感应，适配外壳厚度 ≤ 3mm（A/F/S 版）
振动器	微型偏心马达，触摸/重力联动反馈（A/F/S 版）
按键开关	TY001: 拨动开关；TY002: 按键开关
电源	Type-C 充电，DC 5V 输入
电池	TY001: 600 mAh；TY002: 1000 mAh；TY003: 1200 mAh
摄像头	S 版专用，支持识物、识图、读绘本
联网方式	Wi-Fi + BLE；4G Cat.1 选配
4G 策略	4G 优先，无信号自动切换 Wi-Fi

三、首次开机

3.1 充电

使用 Type-C 充电线连接机芯，指示灯显示红色表示正在充电，充满后指示灯熄灭。

3.2 开机

• TY001（分体版）：将拨动开关拨至 ON 位置，等待屏幕亮起。
• TY002（一体版）：长按机身 电源键 5 秒，屏幕亮起即开机成功。
• TY003（球体版）：长按 电源 / Mode 键，指示灯亮，且屏幕亮起即开机。

3.3 开机状态确认

开机后，机芯会进行自检。当听到语音提示 「我已进入配网状态」 时，表示机芯已准备好接受 App 配网。

状态	说明
语音：「我已进入配网状态」	机芯已就绪，可以开始 App 配网（首次开机默认）
语音：「我已联网」	机芯已成功连接网络，可以正常使用

四、App 配网与使用

4.1 下载 App

TY 系列机芯通过 涂鸦智能 App（国内）或 Tuya Smart App（海外）进行配网和管理。无需开发自有 App，开箱即用。

市场	App 名称	下载方式
中国大陆	涂鸦智能	应用商店搜索「涂鸦智能」
海外地区	Tuya Smart	App Store / Google Play 搜索「Tuya Smart」

4.2 注册 / 登录

打开 App，使用手机号或邮箱注册涂鸦云账户并登录。

4.3 添加设备

4.4 连接网络

方式一：Wi-Fi 配网（默认）

• 选择您要连接的 2.4GHz Wi-Fi 网络。
• 输入 Wi-Fi 密码，点击「下一步」。
• App 通过蓝牙将网络信息传输给机芯，等待连接完成。

方式二：4G 网络（选配 4G 版本）

• 插入 SIM 卡后开机，机芯优先使用 4G 网络。
• 当 4G 信号弱或无信号时，机芯自动切换至 Wi-Fi 配网模式。
• 您仍可通过 App 配置 Wi-Fi 作为备用网络。

4.5 配网成功

配网成功后，App 会显示「添加设备成功」，点击「完成」即可。

返回 App 首页，您将看到机芯设备卡片。点击进入即可查看设备状态、进行语音对话、管理设置等。

五、4G 网络 WiFi 信号增强

在 4G 联网状态下，可通过 App 添加备用 WiFi 网络并开启 WiFi 网络增强，提升机芯联网的稳定性。

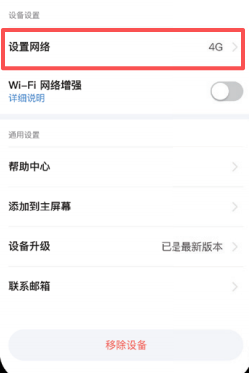

5.1 进入设置网络

设备连接网络后，在 App 设备编辑页右上角点击 设置 菜单键，向下滑到最下方找到 设置网络。

5.2 添加备用网络

点击 设置网络 进入内页后，点击 添加备用网络。

5.3 开启 WiFi 网络增强

备用网络添加成功后，返回设置网络界面，打开 WiFi 网络增强 开关。

六、网络重置

如需更换 Wi-Fi 网络、重新配网或切换 4G/Wi-Fi 模式，请按以下方式操作：

TY001（分体版）

• 确保机芯处于开机状态。
• 将拨动开关快速拨至 OFF，等待屏幕熄灭。
• 再将拨动开关拨回 ON，等待屏幕亮起。
• 重复以上步骤共 3 次。
• 第 3 次屏幕亮起后，听到语音提示 「我已进入配网状态」，表示重置成功。
• 打开 App 重新添加设备。

TY002（一体版）

• 确保机芯处于开机状态。
• 长按机身上的 MODE 键 不放。
• 持续按压约 7 秒钟。
• 听到语音提示 「我已进入配网状态」，表示重置成功。
• 松开 MODE 键，打开 App 重新添加设备。

TY003（球体版）

• 确保机芯处于开机状态。
• 连续快速按动 电源 / Mode 键 3 次。
• 听到语音提示 「我已进入配网状态」，表示重置成功。
• 打开 App 重新添加设备。

七、语音交互体验

配网成功后，机芯已接入云端 AI 大模型，支持自然语言对话。

7.1 唤醒与对话

• 对机芯说唤醒词：「你好，涂鸦」（中文版）或 「Hey, Tuya」（英文版）
• 听到提示音后，说出您的问题或指令。
• 机芯将通过云端 AI 实时回复。

示例对话：

• 「你好，涂鸦，今天天气怎么样？」
• 「你好，涂鸦，给我讲个故事。」
• 「Hey, Tuya, what is the weather today?」
• 「Hey, Tuya, sing a song for me.」

7.2 多语种支持

TY 系列支持 80+ 语种 TTS/ASR，包括英语、日语、韩语、阿拉伯语、印地语等。语种切换请在 App 设备设置中操作。

7.3 对话模式切换

TY 系列机芯支持两种对话模式，通过双击外接按键或 MODE 键进行切换。

7.4 自由对话模式

在自由对话模式下，用户可以随时打断机芯的语音输出，直接说出新的指令或问题，机芯会立即响应。

7.5 按键对话模式

在按键对话模式下，机芯播放语音期间不会响应新的语音输入。如需打断机芯说话，需单击外接按键或 MODE 键；待机芯说完后，用户可直接对话。

八、体感互动体验 A/F/S 版

TY 系列机芯内置多种传感器，支持丰富的体感互动（A/F/S 版本）：

互动方式	操作	机芯反馈
👆 触摸感应	触摸面板/机身触摸区域	语音回应 + 震动反馈
🤚 晃动检测	摇晃或倾斜机芯	触发互动动作/语音
📳 震动反馈	自动触发	对话或互动时提供触觉反馈
😊 情绪识别	自然对话中	AI 识别情绪并调整回应语气

九、本地内容播放 F/S 版

机芯支持 TF 卡本地播放，无需联网也可播放预存内容（F/S 版本）。

9.1 模式切换

双击外接按键或 MODE 键，进行模式切换。切换到播放模式后，即可播放 TF 卡中的本地音乐。

9.2 TF 卡内容更新

• 取出机芯内的 TF 卡（位于机身侧面卡槽）。
• 通过读卡器连接电脑。
• 将音频文件（MP3/WAV 格式）拷贝至 TF 卡根目录。
• 插回机芯，重启后自动识别。

十、摄像头识别互动 S 版

若您的样品选配了摄像头模块（S 版本），机芯支持端侧 AI 视觉识别互动：

功能	说明
🔍 识物	对准物品，机芯自动识别并语音介绍
🖼️ 识图	识别图片内容，进行互动讲解

使用方法：

• 确保机芯已联网。
• 将物品/图片置于摄像头前方 10~30cm。
• 机芯自动识别并通过语音进行互动反馈。

十一、规格参数速查表

参数	TY001 分体版	TY002 一体版
主机尺寸	3.9 × 4.0 × 3.0 cm	5.4 × 4.3 × 3.0 cm
面板尺寸	5.3 × 2.1 cm	—
主控平台	涂鸦 IoT 模组	涂鸦 IoT 模组
显示屏	0.71 / 0.90 / 1.28 寸 × 2	0.71 / 0.90 / 1.28 寸 × 2
摄像头	支持（S 版选配）	支持（S 版选配）
联网方式	Wi-Fi + BLE；4G Cat.1 选配	Wi-Fi + BLE；4G Cat.1 选配
4G 策略	4G 优先，无信号自动切 Wi-Fi	4G 优先，无信号自动切 Wi-Fi
电池容量	600 mAh	1000 mAh
喇叭	8Ω 2W	4Ω 3W
晃动检测	三轴陀螺仪（A/F/S 版）	三轴陀螺仪（A/F/S 版）
触摸检测	触摸模组（A/F/S 版）	触摸模组（A/F/S 版）
振动器	有（A/F/S 版）	有（A/F/S 版）
本地存储	TF 卡（F/S 版）	TF 卡（F/S 版）
唤醒词	「你好，涂鸦」/ 「Hey, Tuya」	「你好，涂鸦」/ 「Hey, Tuya」
AI 对话	云端（涂鸦通用模型）	云端（涂鸦通用模型）
配套 App	涂鸦智能 / Tuya Smart	涂鸦智能 / Tuya Smart
整机外壳	ABS 白	ABS + PC 白

十二、故障排查

问题现象	可能原因	解决方法
未听到「我已进入配网状态」	已保存旧网络配置	按第五章重置网络
App 搜索不到设备	蓝牙未开启 / 距离过远	开启手机蓝牙，靠近机芯（<1m）
配网失败	Wi-Fi 为 5GHz / 密码错误	切换至 2.4GHz Wi-Fi，确认密码
语音无回应	网络断开 / 麦克风遮挡	检查网络状态，确保麦克风无遮挡
触摸无反应	面板未插紧（TY001）	重新插拔面板，确保接触良好
播放无声音	音量过低 / 喇叭遮挡	调大音量，检查喇叭是否被遮挡
4G 无法联网	SIM 卡未插好 / 无信号	检查 SIM 卡安装，确认运营商覆盖
摄像头不识别	摄像头未选配 / 光线不足	确认是否选配摄像头，改善光线

十三、安全使用

• 避免在潮湿、高温、易燃环境中使用。
• 儿童使用时建议成人陪同，避免误食小零件。
• 长时间不使用请断开电源。
• 请勿自行拆卸机芯，以免损坏或失去保修。
